三相異步電動機的轉子結構及其繞組

三相異步電動機的轉子結構
轉子是電動機的轉動部分，它的作用是帶動其他機械設備旋轉，以提供足夠的轉速和轉矩。轉子由轉子鐵心、轉軸和轉子繞組構成。
1、轉予鐵心
轉子鐵心也是用互相絕緣的硅鋼片沖制疊壓而成，見圖5-4。外圓周上沖有均勻分布的槽口，若干沖片疊壓之后，在外面圓周上形成多個平行槽，槽內可以安裝轉子繞組。
2、轉子繞組

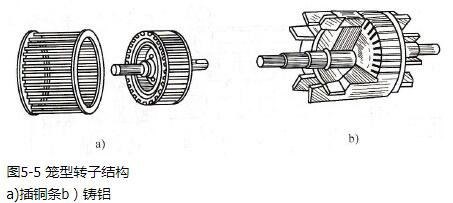

（1）籠型轉子繞組籠型轉子繞組是在轉子鐵心的槽中裝入沒有絕緣的裸銅條，銅條兩端用銅圓環焊接成鼠籠形式，如圖5-5a所示。所有銅條構成短路，形成一個鼠籠的樣子，因此叫籠型異步電動機。這種形式的轉子一般用在大功率的電動機上。為了節約用銅，在多數中小功率的電動機上已改用鋁澆鑄的轉子繞組，如圖5-5b所示。

（2）繞線型轉子繞組繞線型轉子的繞組和定子繞組相似，都是用絕緣導線制成線圈，然后再嵌入鐵心槽中，通過連接形成三相繞組。三相繞組一般接成星形。三相繞組的首端引出線接到固定在軸上三個互相絕緣的集電環上，通過電刷與外電路三個起動變阻器連接。電刷與集電環裝置如圖5-6a所示，電路如圖5-6b所示。
籠型轉子與繞線型轉子相比較，構造上后者比前者復雜，加上電動機運轉中，電刷與集電環接觸面容易出現故障，因此繞線轉子異步電動機的應用沒有籠型異步電動機那么廣泛。不過由于繞線轉子異步電動機可以通過改變與電刷的外加電阻的阻值來改變繞組中的電流，實現平滑調速，所以在小范圍內作平滑調速的場合常采用它。如起重機等提升機械。
小提示：為了改善電動機的起動性能，小容量電動機的轉子常做成斜槽式，大容量電動機的轉子則做成深槽式或雙籠型。

三相異步電動機的繞組
三相異步電動機的繞組有兩部分，即嵌放在定子鐵心槽內與電源相連接的定子繞組，以及經短路后自成回路的轉子繞組。轉子繞組前面已經講過，這里主要介紹定子繞組。定子繞組是由多個嵌放在定子槽內的線圈按一定規律連接起來的。它們在空間上互差120°電角度且三相對稱。在發電機中，交流繞組的作用是產生感應電動勢，輸出電能；而在電動機中，交流繞組的作用是通入三相交流電后建立旋轉磁場，通過與轉子繞組中感應電流的相互作用，產生電磁轉矩，推動電動機旋轉，從而輸出機械能。也就是說，在交流電動機中，三相繞組是電動機實現能量轉換的重要部件，是交流電動機的核心部分。
