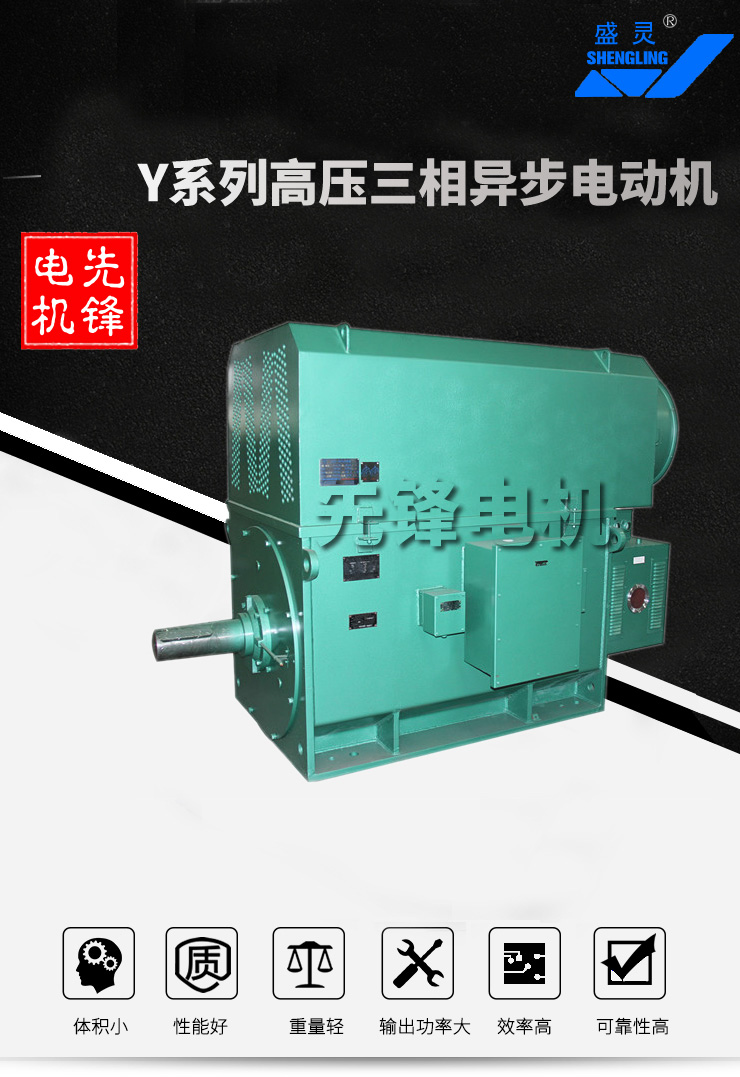

一、產品概述

Y、YKS、YKK系列為高壓鼠籠式異步電動機，適用于驅動各種通風機、壓縮機、水泵、破碎機、切屑機床、運輸機械等通用機械及其它機械設備。

YR、YRKS、YRKK系列為高壓繞線式異步電動機，本東列電動機能在較小的起動電流下，提供較大的起動轉矩，并且能在一定速度范圍內調速，適用于驅動卷揚機、軋機、拉絲機等機械設備。

電動機額定頻率50Hz，額定電壓為6KV(10KV)。

電動機型譜，主要參數及性能指標符合國際電工委員會IEC有關標準，具有高效、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。

二、結構特點

電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕、剛度好。機座頂部可安裝不同的冷卻器，派生不同冷卻方式和不同防護等級的電動機。

定子繞組采用F絕緣材料，溫升按B級考核；繞組采用真空壓力浸漬無溶劑漆工藝（VPI)處理，繞組絕緣性能達到《線圈分等標準》優等品水平，具有很高的可靠性。

根據不同的使用場合，通過優化設計，轉子設計成籠型或繞線型：鼠籠轉子有鑄鋁和銅條兩種結構，以滿足不同工況對電機性能的要求，并經過動平衡校驗，因此電動機運行平穩可靠。電動防護等級為IP23或他防護形式。

電動機的冷卻方式為IC0或IC1、1C2、IC3等。

電動機的基本安裝型式為臥式帶底腳（IMB3）結構。

主接線盒置于電動機右側（從軸伸端看），也可按用戶要求置于左側，接線盒的內外均設有單獨的接地端子。

根用戶要求，可在定子繞組，軸承等重要部位加設測溫裝置，便于現場觀察和遠距監控，以保證電動機安全可靠地運行。

三、電動型號說明

環境代號（W表示戶外）

極數（4極）

鐵芯長度代號（1號）

電動機軸中心高為（H400mm）

冷卻結構（KK為空/空冷卻，KS為空/水冷卻）

異步電動機（Y為鼠籠轉子，YR為繞線轉子）

四、使用環境條件

電動機在下列條件下能額定運行

● 海拔不超過1000m；

● 環境空氣溫度范圍為-15℃一40℃；

● 環境空氣的相對濕度不超過95%，無凝露；

● 電動機運行時，允許電壓偏差不超過±5%；

● 電動機運行時額走頻率為50Hz，允許偏差不超過±1%；

● 電動機采用聯軸器傳動。

五、訂貨須知

● 樣本提供的數據是以《JB/T7593-94Y系列高壓三相異步電動機技術條件》為依據，符合國內及國際有關標準。

● 訂貨時請注明：電動機型號、極數、額定功率、額定電壓、額定頻率、安裝方式、防護等級、冷卻方式、環境條忤。

● 如用戶有其他特殊條件或要求，請與本公司簽定技術協議。

● 電動機的轉向：由主軸伸端為順時針方向旋轉，否則須注明。

● 隨著產品的技術進步和國內外有關標準的修訂，樣本內技術參數如有變動，恕不另行通知。

六、外形及安裝尺寸

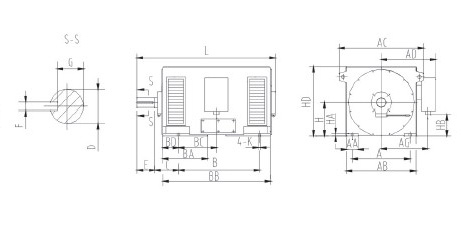

Y系列高壓三相異步電動機（不帶頂罩）（10KV）

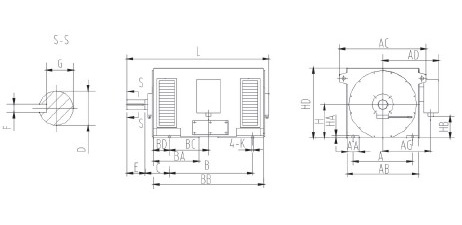

Y系列高壓三相異步電動機（不帶頂罩）（6KV）

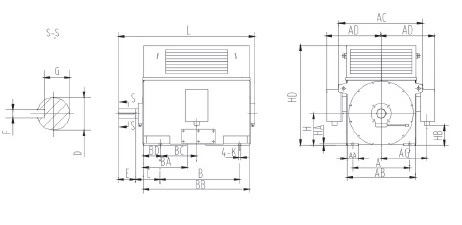

Y系列高壓三相異步電動機（帶頂罩）（10KV）

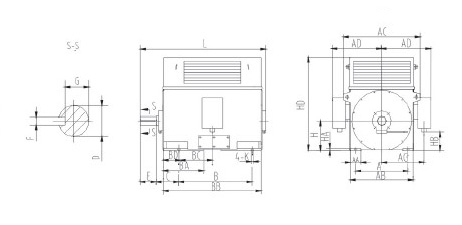

Y系列高壓三相異步電動機（帶頂罩）（6KV）
