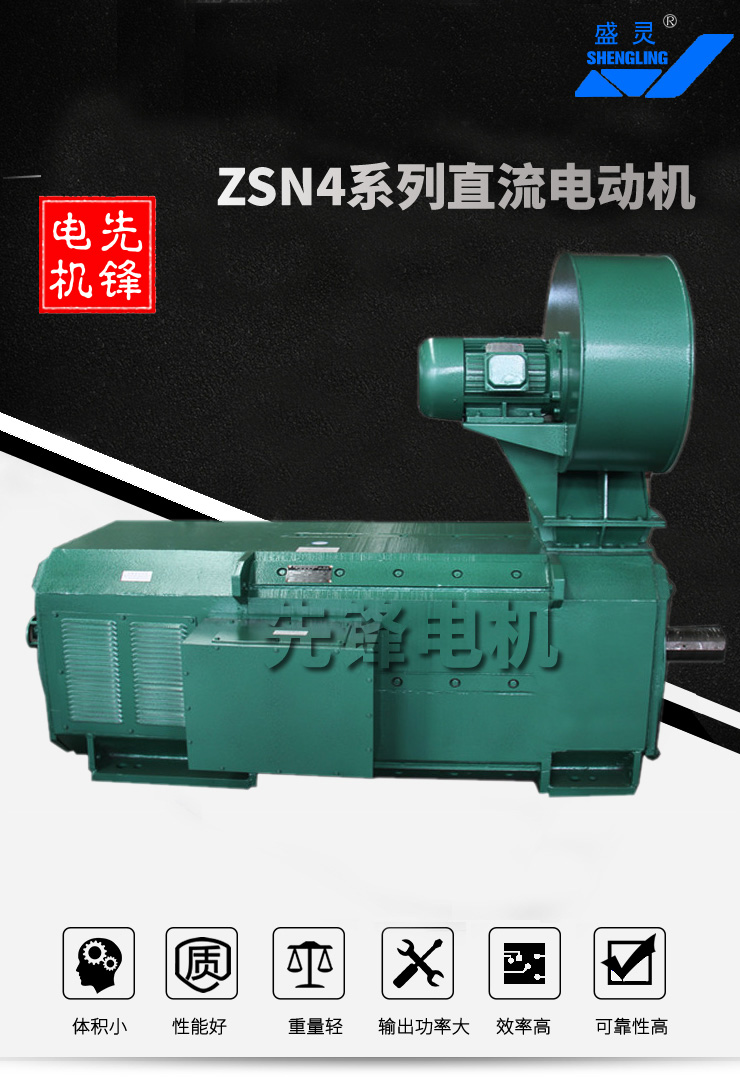

ZSN4系列直流電動機是我公司在Z4系列直流電動機的基礎上，根據水泥回轉窯主傳動的工況特點，而開發的專用系列產品。
      本系列電機采用多角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與電流急劇變化之工況。電機可用三相全控橋式整流電源，以及不外接直流平波電抗器而長期工作。新穎的F級絕緣結構，保證了絕緣性能穩定和散熱良好。
      根據水泥回轉窯的特定工況進行設計制造，使電動機的啟動力矩可達額定力矩的2.5倍。采用管道通風的冷卻方式，使電動機能在粉塵較大的惡劣環境中，安全可靠地運行。

      本系列電機的安裝尺寸除兩底腳孔間的軸向尺寸’B’之外，均符合國際標準IEC-72。

電機性能：

      1.技術數據表中的數據應按下列使用條件工作：
        a.海拔不超過1000m；
        b.進入電機的初級冷卻介質溫度，不超過40℃;
        c.電動機工作定額為連續工作制（S1）；
        d.電動機的電樞回路和勵磁可由靜止整流電源供電，也適應由直流發電機組供電。
        e.對管道通風冷卻的電機，其風量風壓需滿足表1的規定，進風口在電機非換向器側端蓋上。

*風機電動機均為三相二極380V。
      2.本系列電機性能均符合國家標準GB755《旋轉電機定額和性能》，也可按國際電工委員會標準IEC60034-1的要求考核。
      3.電機絕緣等級為F級。
      4.電動機標準電樞電壓為440V，也可根據具體情況派生出220V或其他電壓。減少電樞電壓為恒轉矩調速，在電樞電流連續條件下，其最低轉速可達20r/min，此時仍能維持額定轉矩，轉速平穩。
      5.電動機標準勵磁電壓為180V，其他勵磁電壓也可協商。
         電動機允許強行勵磁，勵磁電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。為確保勵磁系統絕緣的可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在標準勵磁電壓時，其值約為7倍勵磁繞組電阻（冷態），勵磁電壓高于標準電壓時，并釋放電阻可小于7倍，反之大于7倍。

型號說明：

結構簡介:

 1.電機的冷卻方式和外殼防護等級表2.

表2 (table 2)

2.電機安裝形式：臥式底腳安裝（IMB3）。電機可制造成雙軸伸或單軸伸，單軸伸電機可在非傳動側裝配測速發電機等附件。
3.根據需要，電機的定子繞組里可埋置過熱保護元件。
4.出線盒位置，從傳動側看，在機座右側，根據需要也可在機座左側或上方。

外形尺寸圖

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

說明：帶“*”處為電機帶風機時的尺寸，單位為毫米

備注:

1、訂貨前，請先查閱產品目錄，明確所需產品的規格。如果所需規格與目錄有所出入或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后，簽定合同或技術協議。
      2、訂貨時請注明電機型號、功率、電壓、頻率（或轉速）、調速范圍、結構形式，以及所需裝配成套供應的附件（如測速機的型號、過熱保護元件規格數量等）。
      3、如果需要濕熱帶型，請在原型號后面注明“TH”。
